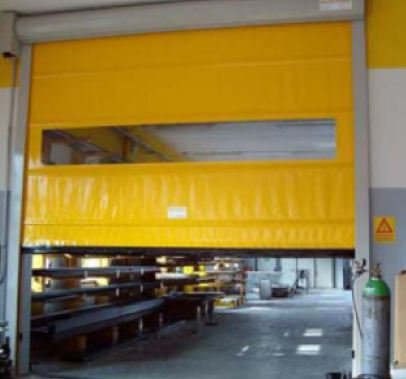

Porta ad avvolgimento Rapido

PORTONI INDUSTRIALI

PRODOTTO CERTIFICATO UNI EN 13241-1 CE

SCHEDA TECNICA

Struttura metallica autoportante munita di piastre sagomate interamente imbullonate e senza saldature, fornita nella dotazione base in lamiera di acciaio zincato o preverniciato bianco simile ral 9002 (con film protettivo da rimuovere entro 15 gg. dall’installazione). Guarnizioni laterali in PVC di colore arancio con spazzole, inserite nei montanti, per agevolare lo scorrimento del telo, e per l’inserimento del cavi-fotocelle.

La porta ad avvolgimento Rapido ha il manto in PVC antistrappo, ignifugo classe 2, ordito in doppia tramatura da 700.gr/mq. (certificazione della casa costruttrice), di colore a scelta tra i disponibili a catalogo (altezza settori da mm. 450 a mm. 550 circa). Ad altezza uomo un settore trasparente termosaldata percorre tutta la lunghezza del telo, su richiesta oblò separati.

  • Resistenza allo strappo 3000N/50 mmq.
  • Resistenza alla lacerazione 400N/50mmq.
  • Resistenza alla trazione 3000N/cmq.
  • Tubi di irrigidimento in acciaio zincato ad alto snervamento per la tenuta alle pressioni
  • Resistenza al vento certificata classe 1 (25Kg/mq )
  • Albero avvolgitore diametro 110 mm supportato da cuscinetti a sfera

MOTORIZZAZIONE

Motorizzazione trifase 400V-50Hz dotata di elettrotreno, adatta ad un servizio intensivo, completa di manovella manuale per permettere la movimentazione del tela in assenza di tensione, secondo le vigenti normative. Termica di protezione contro sbalzi di tensione. Finecorsa inglobato nel gruppo motoriduttore, facilmente ispezionabile e regolabile.

Riduttore a vite senza fine con lubrificazione permanente esente da manutenzione montato in presa diretta sull’albero avvolgitore o rinviato a catena.

Le nostre porte ad avvolgimento rapido hanno in dotazione un quadro di comando con alimentazione 400V ed ausiliari in bassa tensione a 24V, grado di protezione IP 55, dotato di scheda madre facilmente estraibile tramite connettori, circuito di potenza a teleruttori secondo la direttiva macchine bassa/bassissima tensione. Pulsantiera e fungo di emergenza integrati.

Impianto elettrico precablato, linee tensione 400V/24V separate come richiede la normativa vigente: le fotocellule, i lampeggianti, l’elettrofreno, il finecorsa e il motore sono già collegati a scatola di derivazione dotata di cavi predisposti per il collegamento al quadro di comando. La lunghezza dei cavi della porta ad avvolgimento rapido è calcolata considerando l’installazione dello stesso sotto in asse col motore a 1500mm da terra.

  • Velocità di movimento O.7m/sec. (versione standard).
  • Temperature dì esercizio: -20°C, +50°C (versione standard).
  • Resistenza al vento certificata classe 1 (25Kg/mq ).

Accessori in dotazione nella versione base: n. 1 segnalatore luminoso lampeggiante; n. 1 gruppo fotocellule IP55: n. 1 pulsante da esterno, costa di sicurezza alimentata via radio.

MANOVRA DI EMERGENZA
Asta di sblocco per apertura parziale (altezza massima 2500mm.); un micro di sicurezza, all’inserimento dell’asta, toglie automaticamente l’alimentazione al motore. Oltre i 20mq. si consiglia l’utilizzo del sistema di apertura automatica a contrappeso.

OPTIONAL

  • Tessuto coibentato in PVC espanso spesso mm. 4/5 (classe 2), peso 1400g/mq.
  • Tessuto in PVC a doppia tramatura, peso 850g / mq., autoestinguente Classe 1.
  • Sistema di apertura automatica a contrappeso, che in assenza di tensione libera il passaggio senza alcun comando fino ad un’altezza massima di 2500mm.
  • Struttura metallica lnox AISI 304, AISl316 o verniciata tinta RAL.
  • Serigrafia personalizzata del manto.
  • Apertura mediante tirante con fune, telecomando, radar, spira magnetica.
  • Oblò in tessuto grigliato (per aerazione).
